第2章案例演示

访问用户门户

您可以使用Web浏览器访问”神工坊“高性能仿真平台V2.0用户门户。

建议您使用Google Chrome或Microsoft Edge浏览器访问。

用户注册

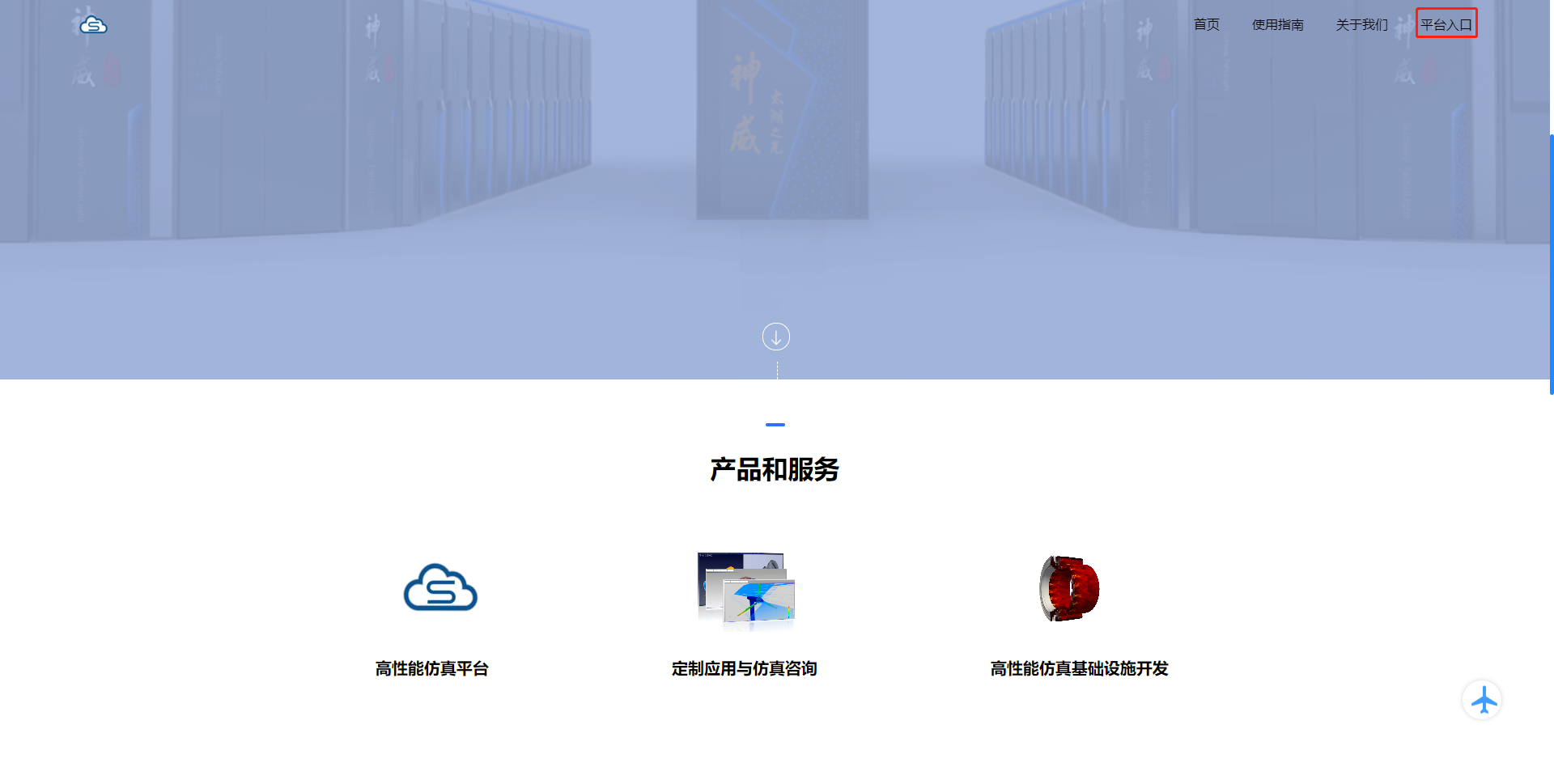

a）打开浏览器，输入神工坊门户地址：simforge.cn

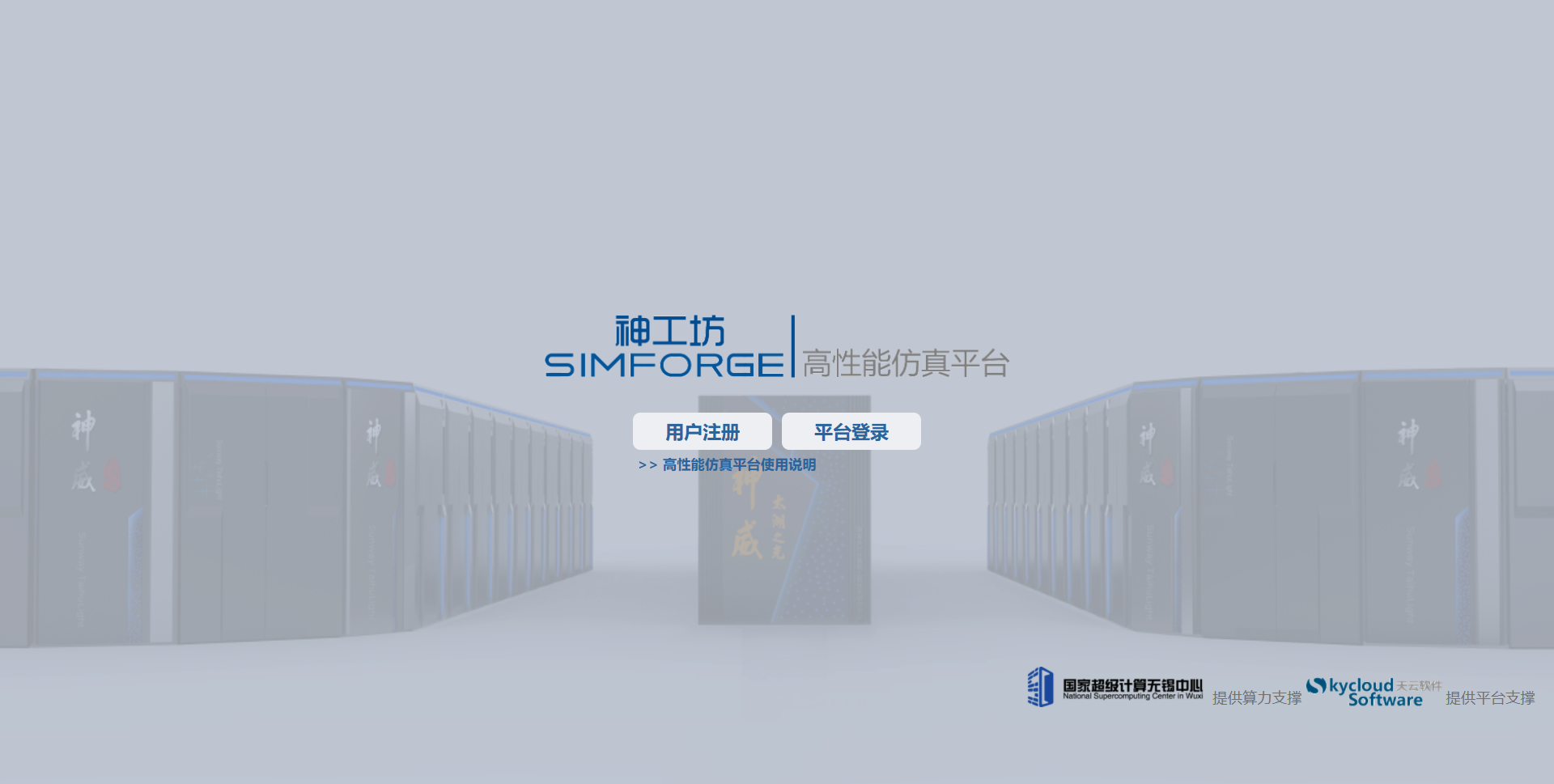

b）单击平台入口，进入平台注册登录页面:

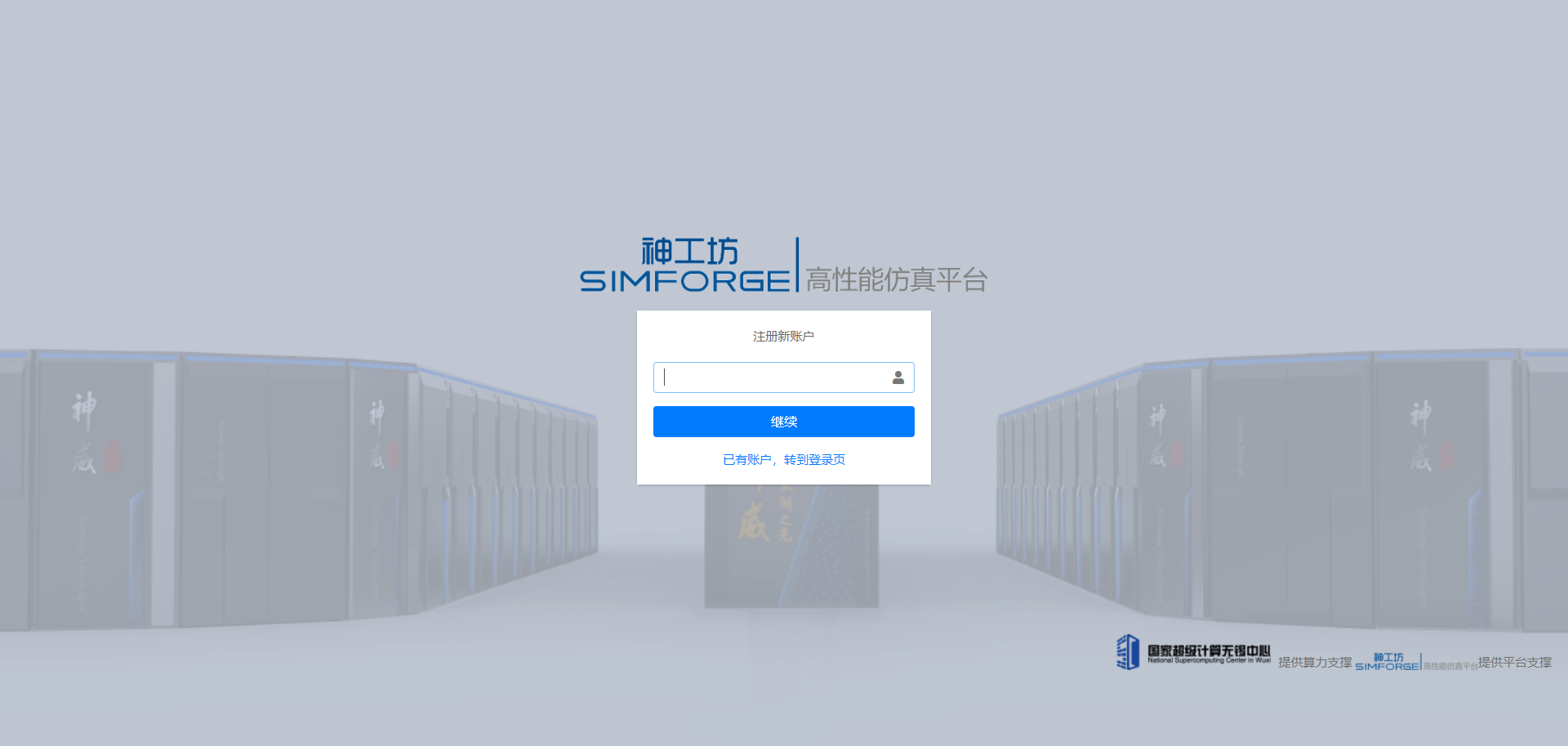

b）点击用户注册进入注册界面，首先输入用户名：

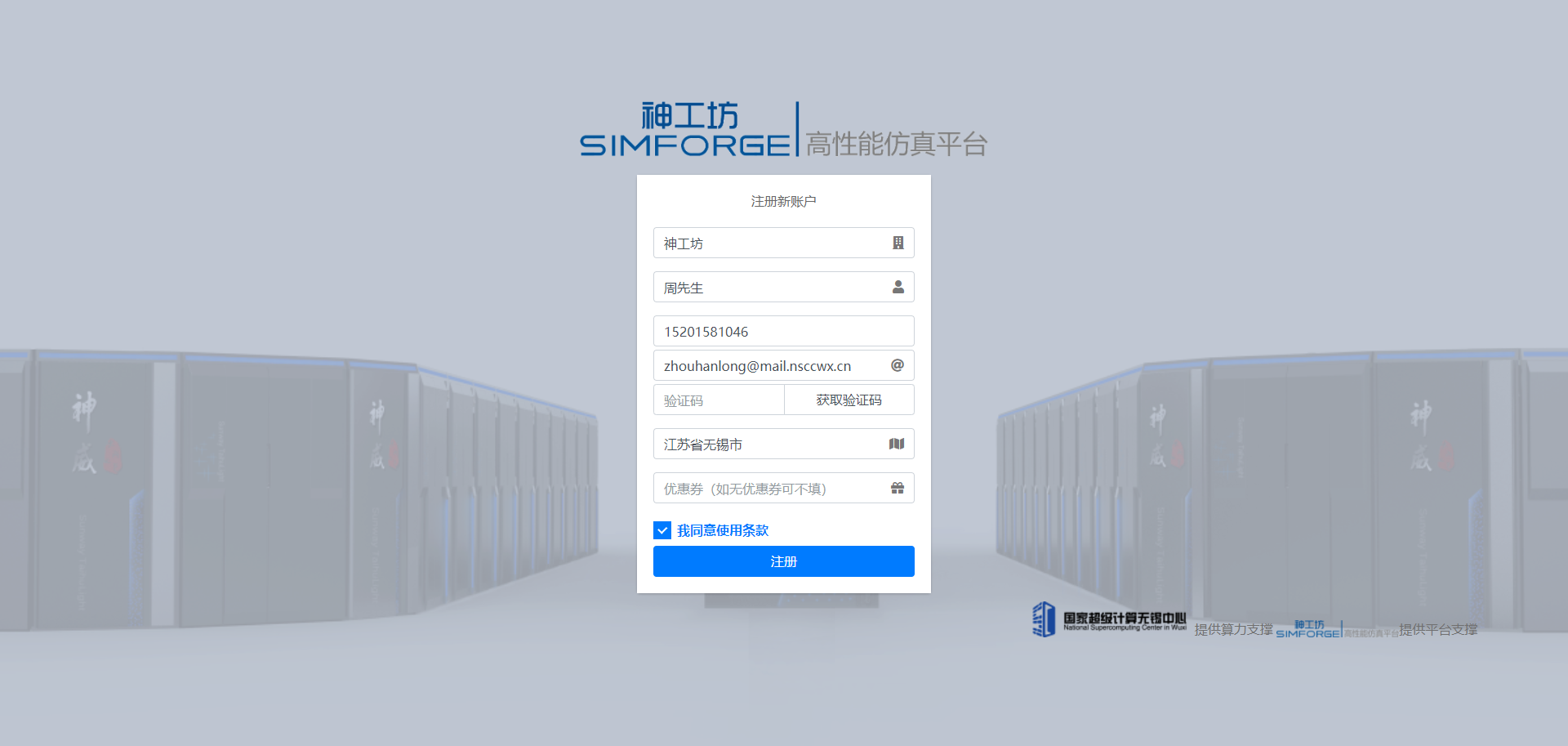

c）点击继续，进入注册信息填写界面，填写注册信息，验证码会发送至注册邮箱:

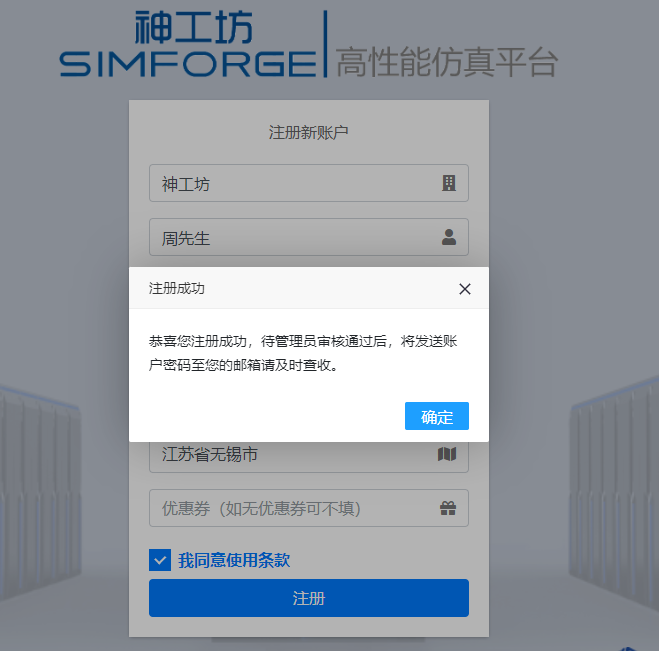

d）点击注册，弹出注册成功提醒，稍后会发送账号及密码至注册邮箱：（此时账户为试用用户，想成为正式用户，需进行正式用户申请）

用户登录

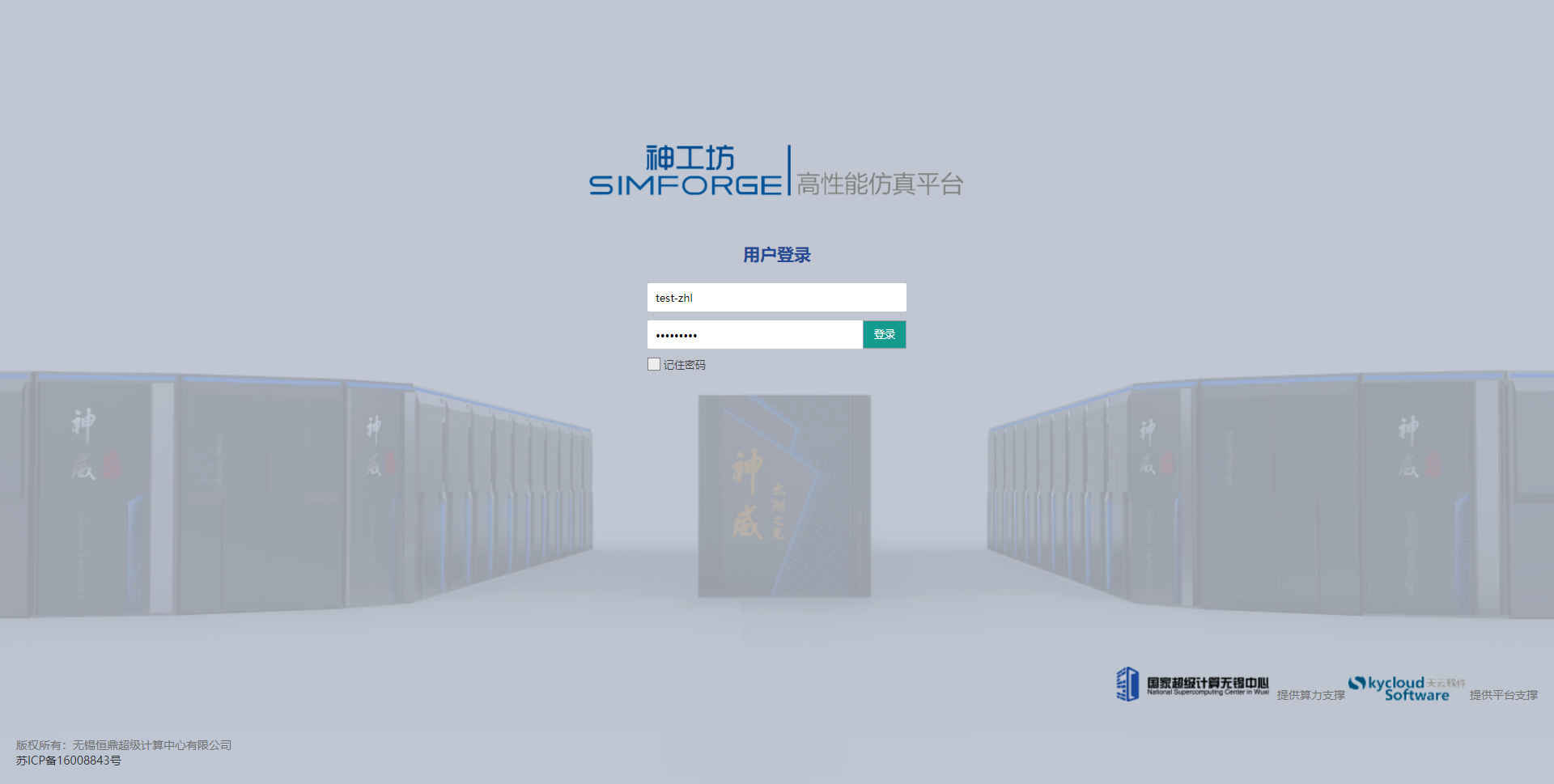

a）注册成功后，用户返回登录界面，或重新输入平台门户，点击平台登录，进入登录页面：

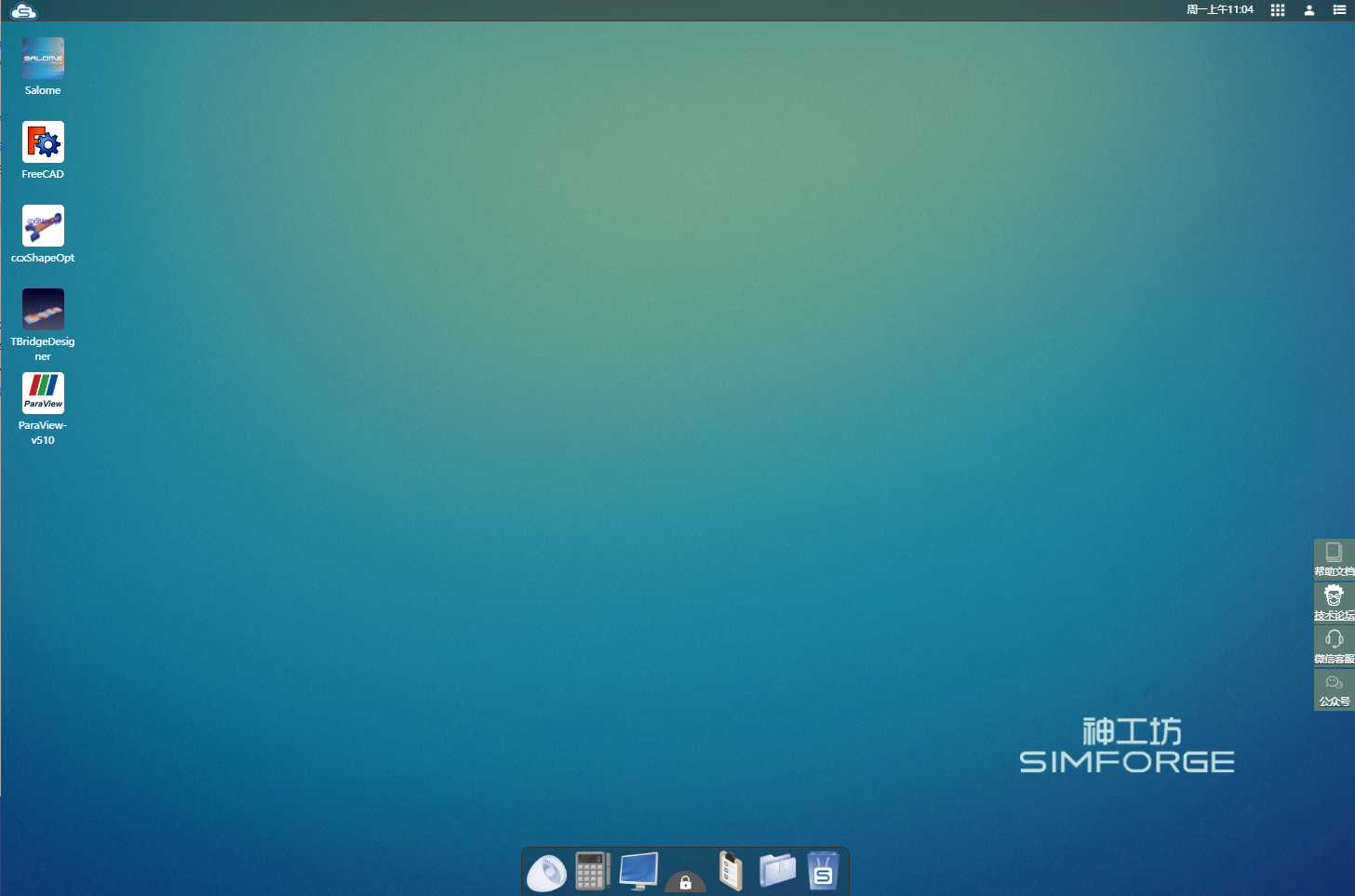

b）点击登录，即可进入用户门户

用户退出

a）单击topbar 右上角用户管理按钮，下拉框选择退出，弹窗单击确定按钮，完成用户的退出

正式用户申请

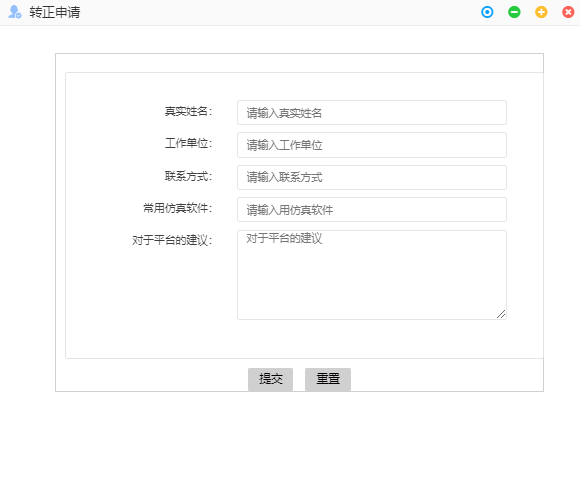

a）登录试用账户后，单击topbar 右上角用户管理按钮，下拉框选择正式用户申请，进入转正信息填写界面，填写转正信息，填写完成后，点击提交，等待管理员审核，审核通过后，即可成为正式用户。

仿真计算

案例一：Abaqus 仿真计算应用

案例说明

本案例展示了最基础的提交仿真计算作业的方式。

操作演示

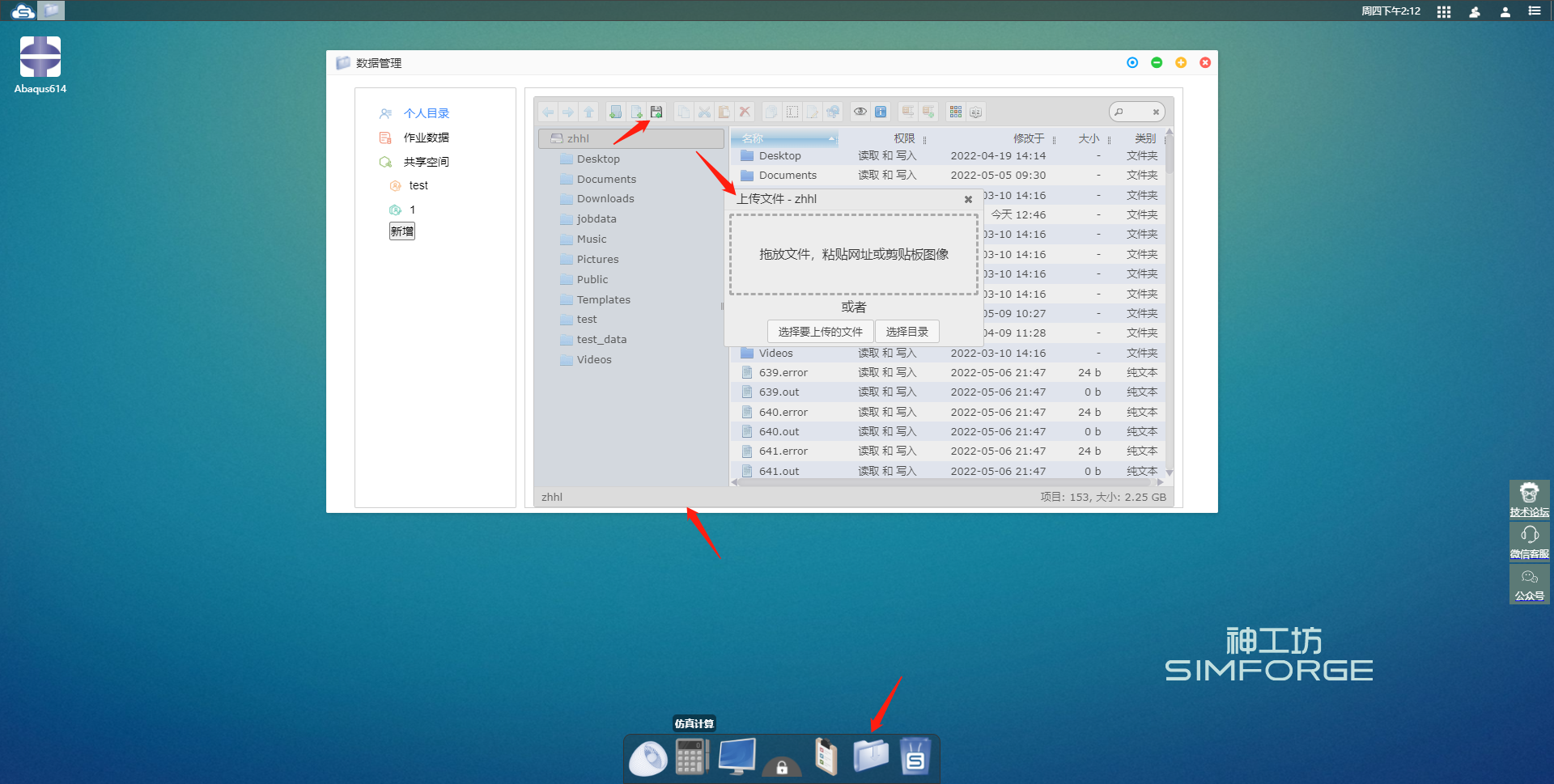

a）工程文件上传： 登录平台后，单击底部dock栏 数据管理图标，打开数据管理窗口，单击上传文件按钮，上传工程文件：

b）上传： 点选或者拖放上传工程文件至平台：

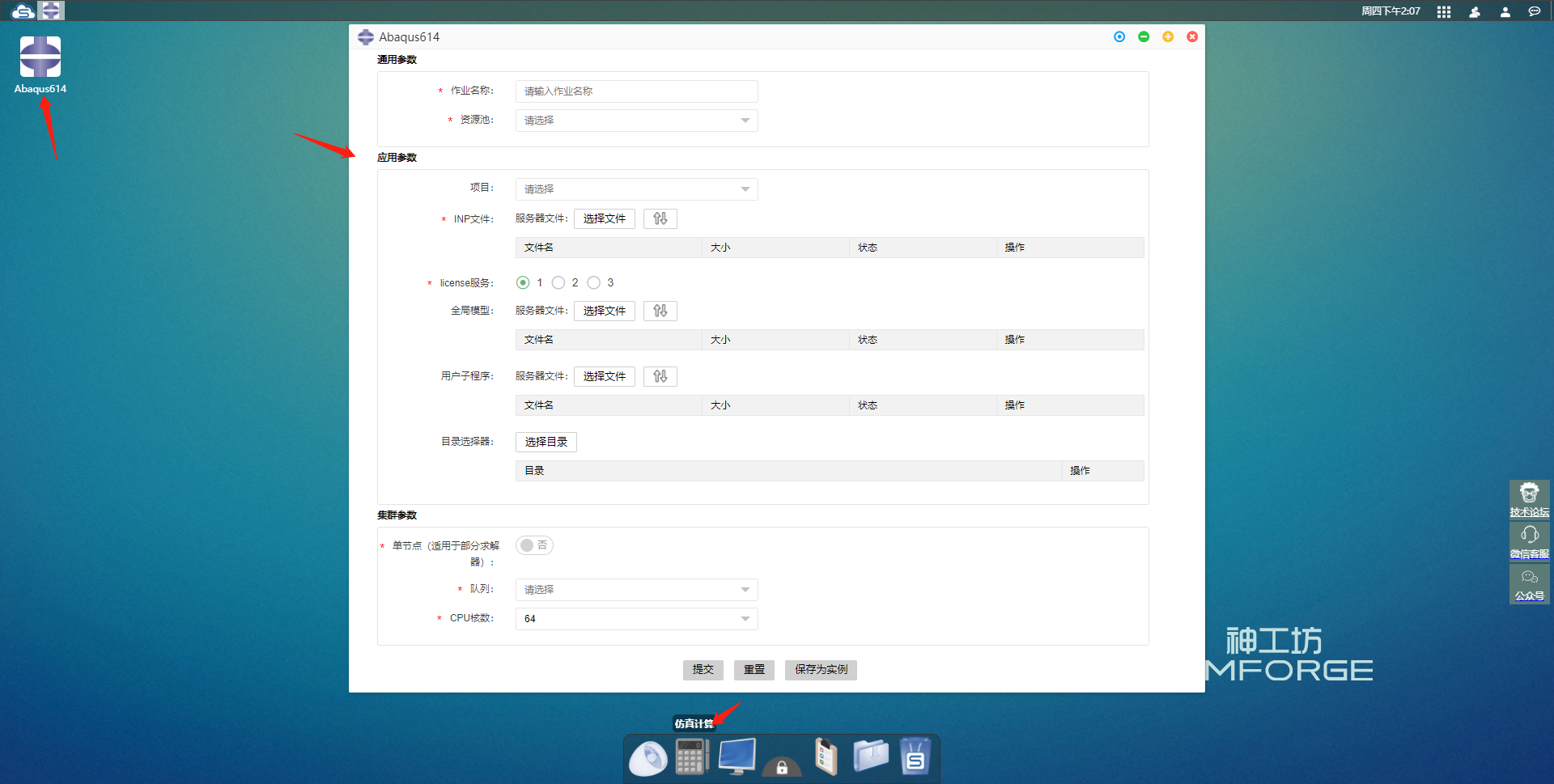

c）启动应用： 登录平台后，单击底部dock栏仿真计算图标，进入仿真计算应用桌面，双击桌面Abaqus614软件图标，弹出作业提交界面：

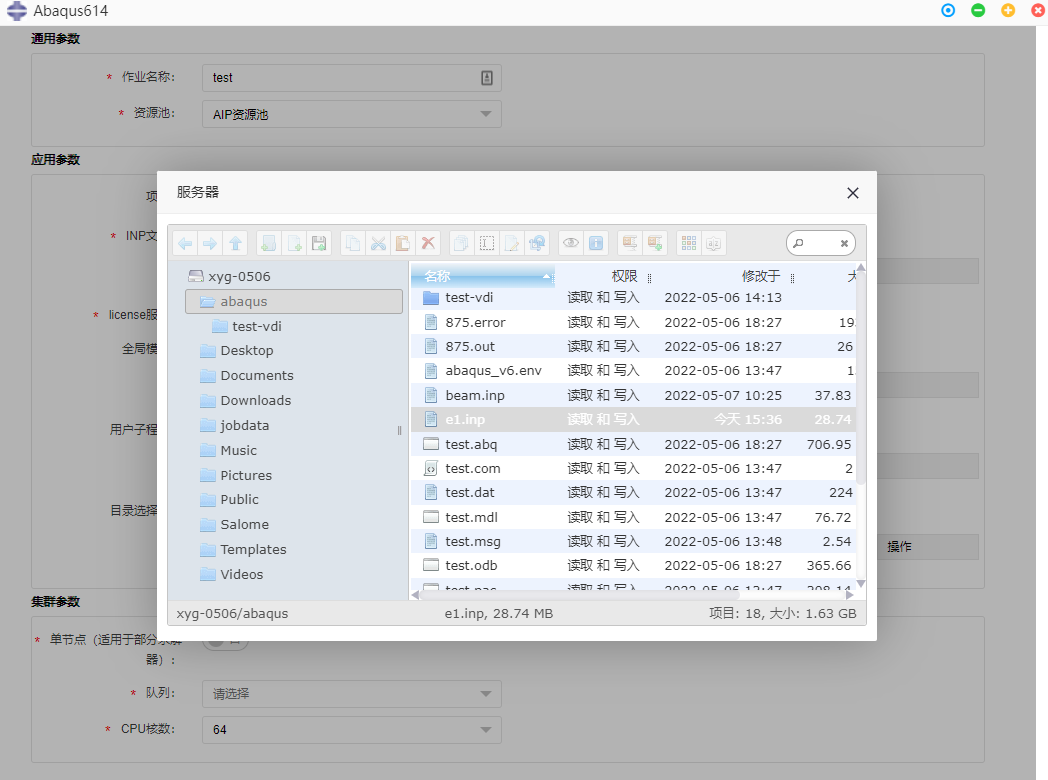

d）作业参数设置： 输入作业相关参数，单击选择文件，选中上传的工程文件，双击完成选择：

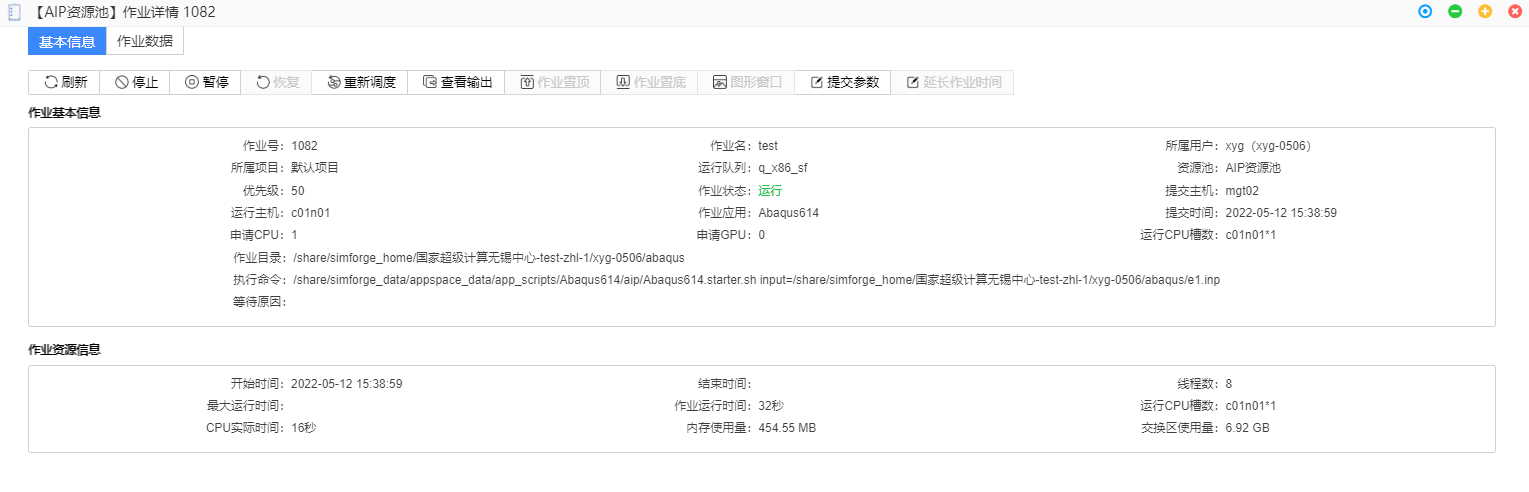

e）作业提交： 单击提交，完成作业的提交，进入作业详情界面：

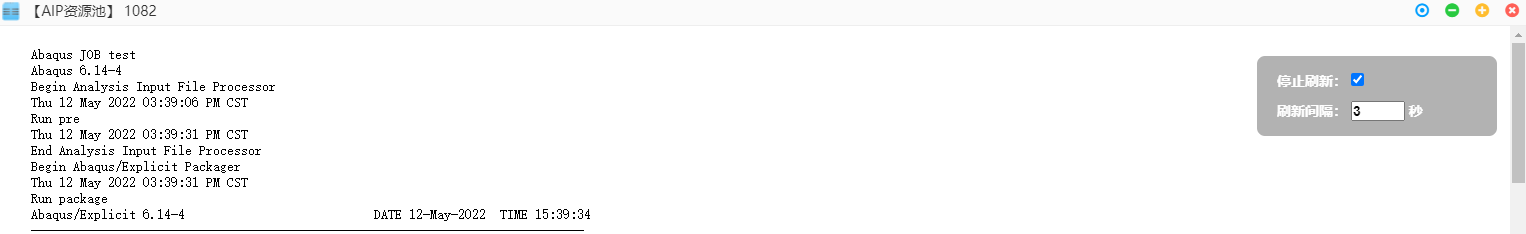

f) 查看输出： 单击查看输出，进入作业输出界面：

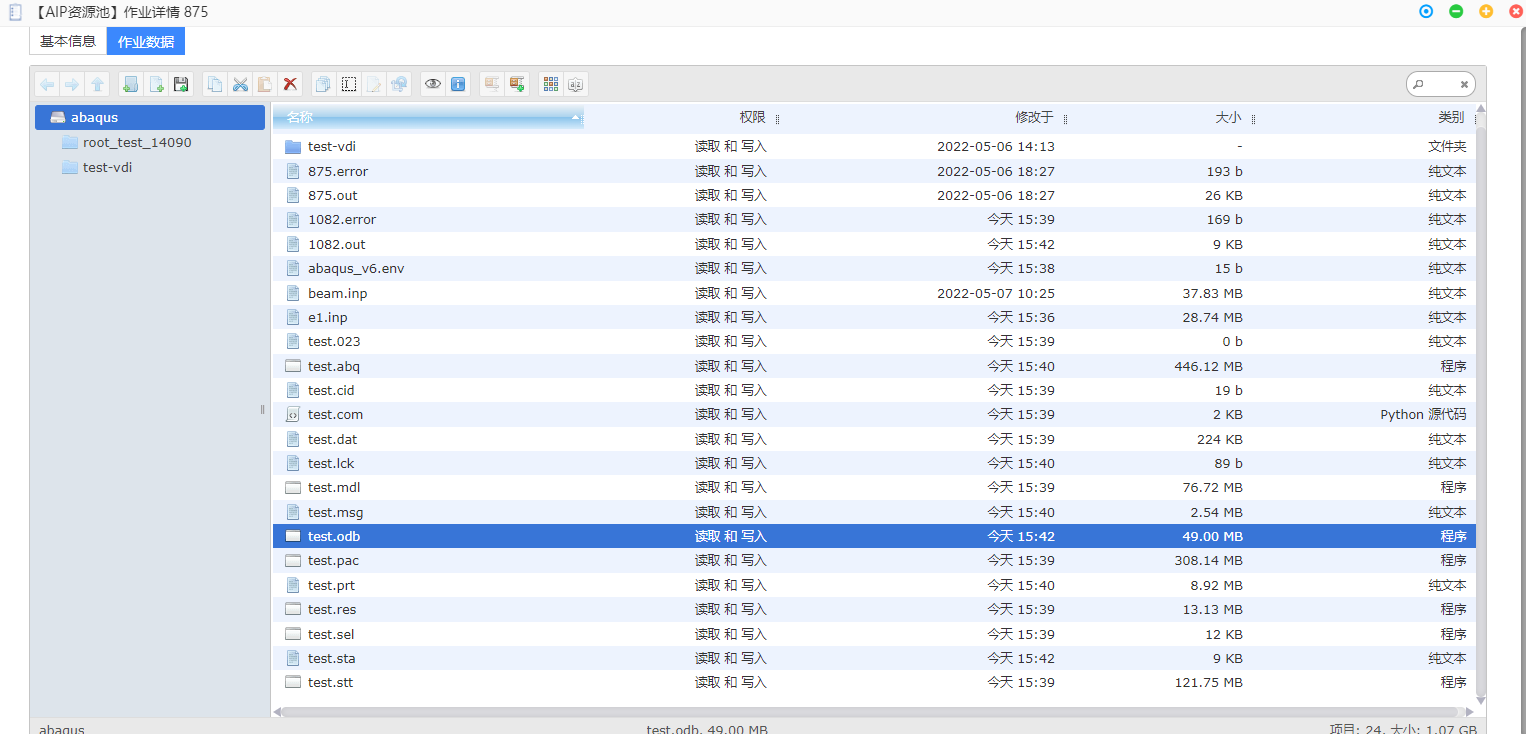

g) 计算完成，查看结果： 单击作业数据，进入个人文件目录，即可查看输出结果文件。如需关闭后再次查看，请点击下方dock栏作业管理，点击作业号进入。

案例二：StarCCM+ 仿真计算应用

案例说明

本案例展示了基于“神工坊”V2.0 进行StarCCM+仿真作业及在线协同的基本操作，演示算例是一个千万网格的搅拌器模型。

操作演示

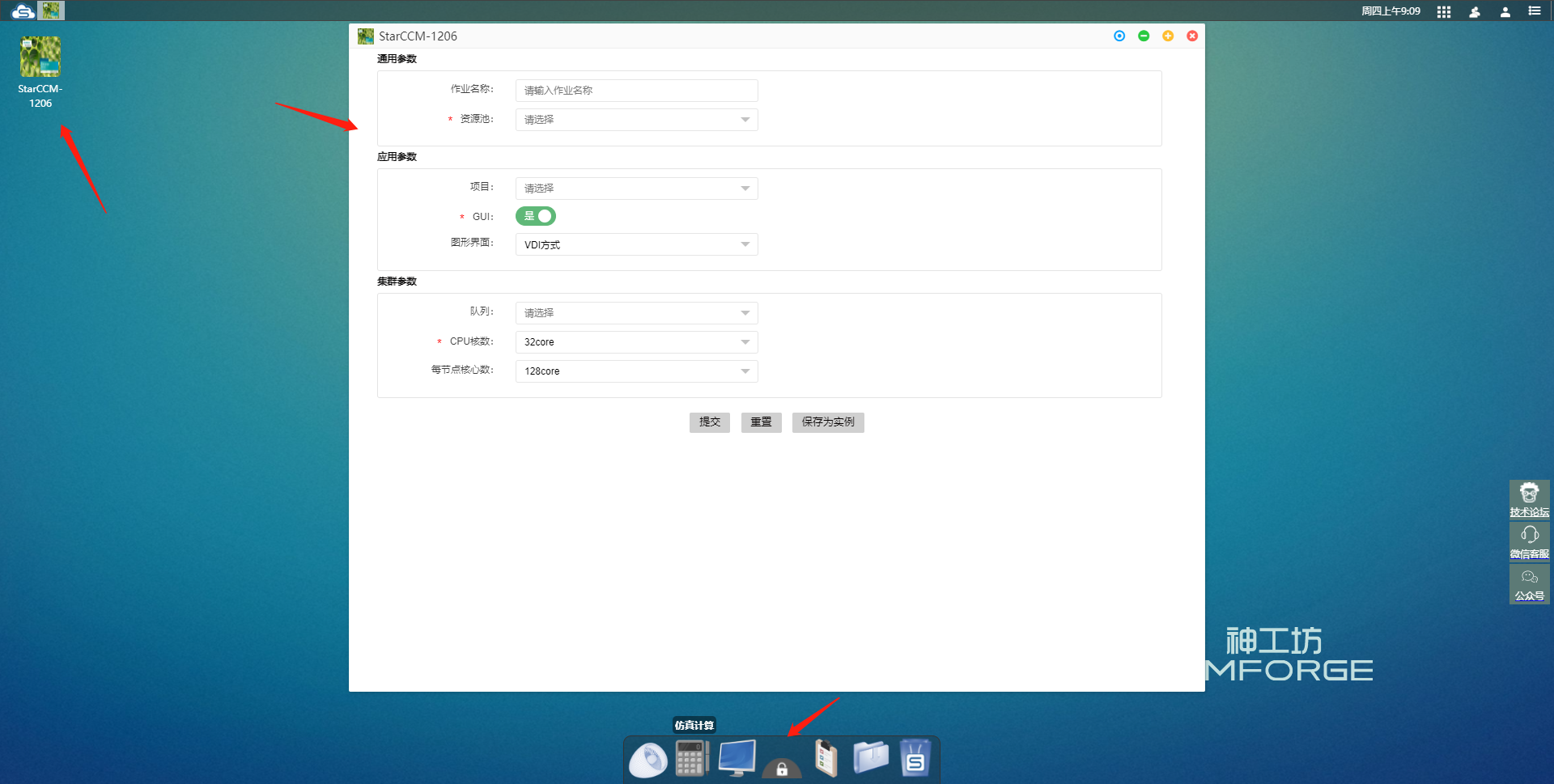

a）启动应用： 登录平台后，单击底部dock栏仿真计算图标，进入仿真计算应用桌面，双击桌面StarCCM+软件图标，弹出作业提交界面：

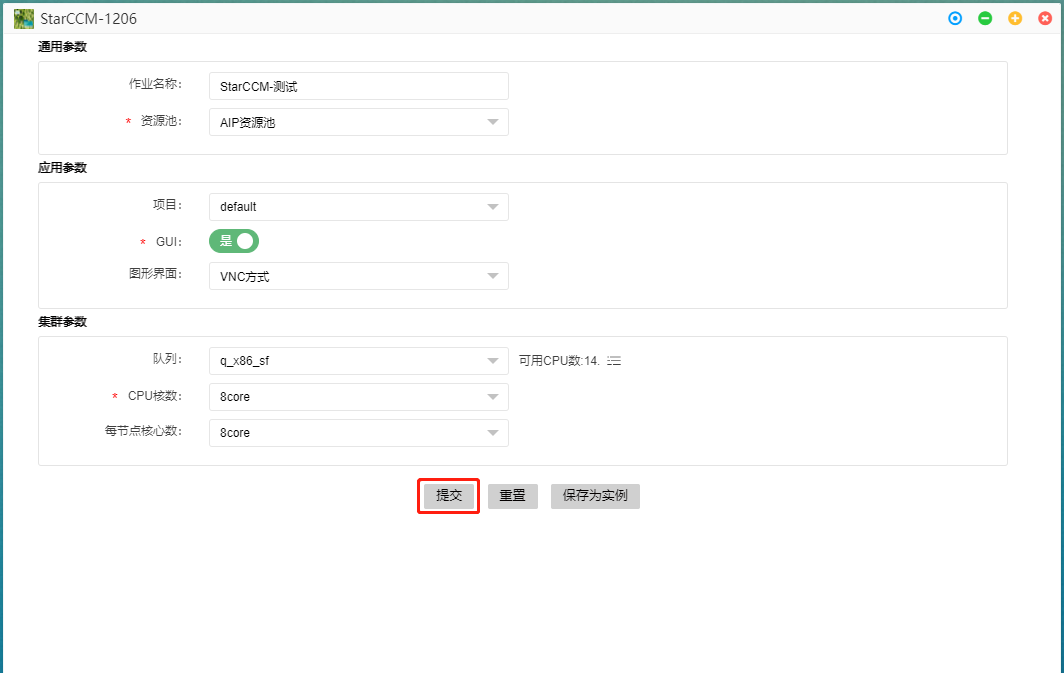

b）作业参数设置： 输入作业相关参数，单击提交，提交计算：

资源池： 选择AIP资源池

GUI： 图形显示方式，选择VNC

队列： 作业提交的队列，仿真计算应用选择q_x86_sf

CPU核数： 拟并行的进程数

每节点使用的核心数： CPU核数/每节点使用的核心数=占用的节点数，q_x86_sf队列，每节点使用的核心数不能超过128核

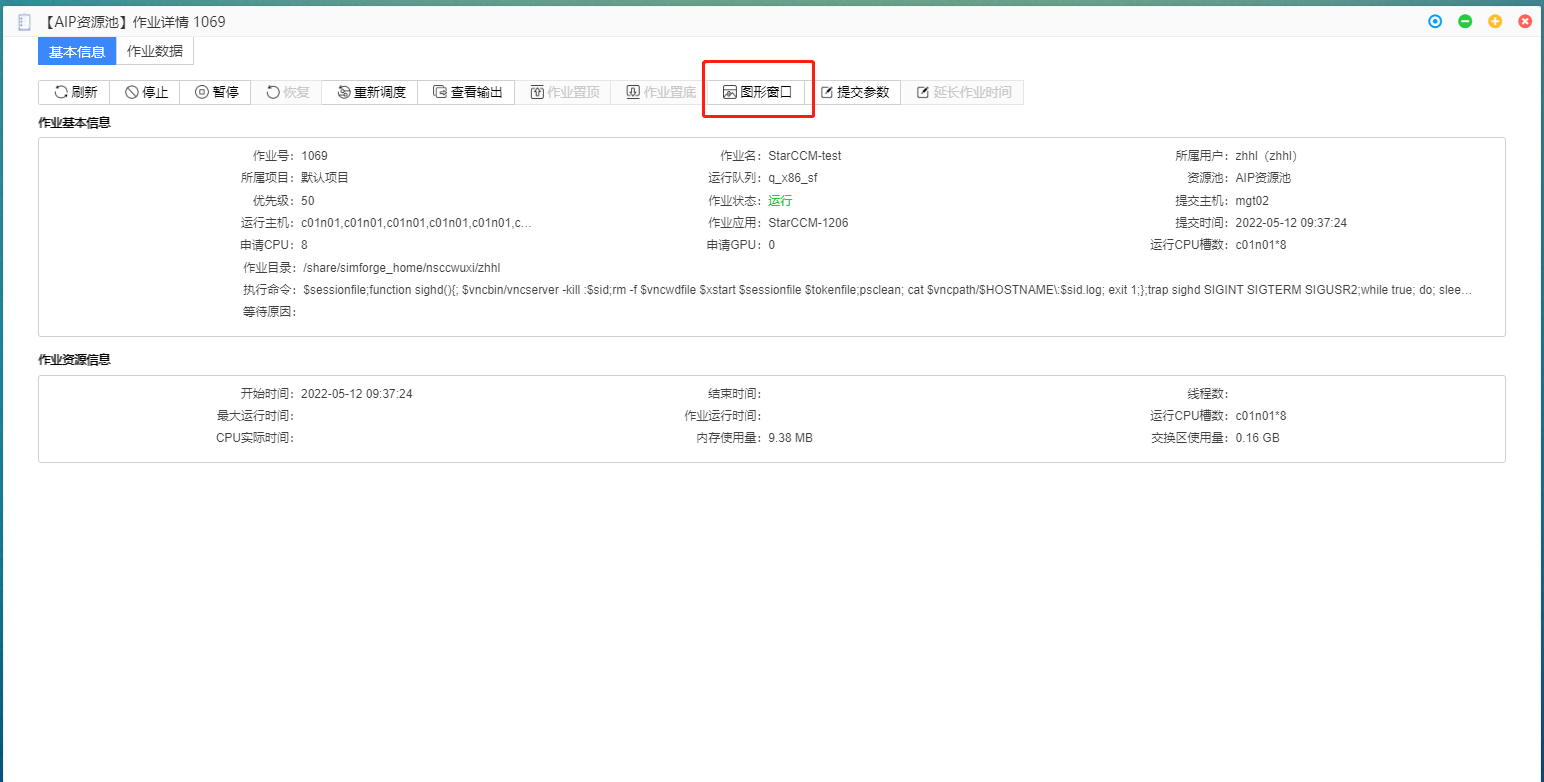

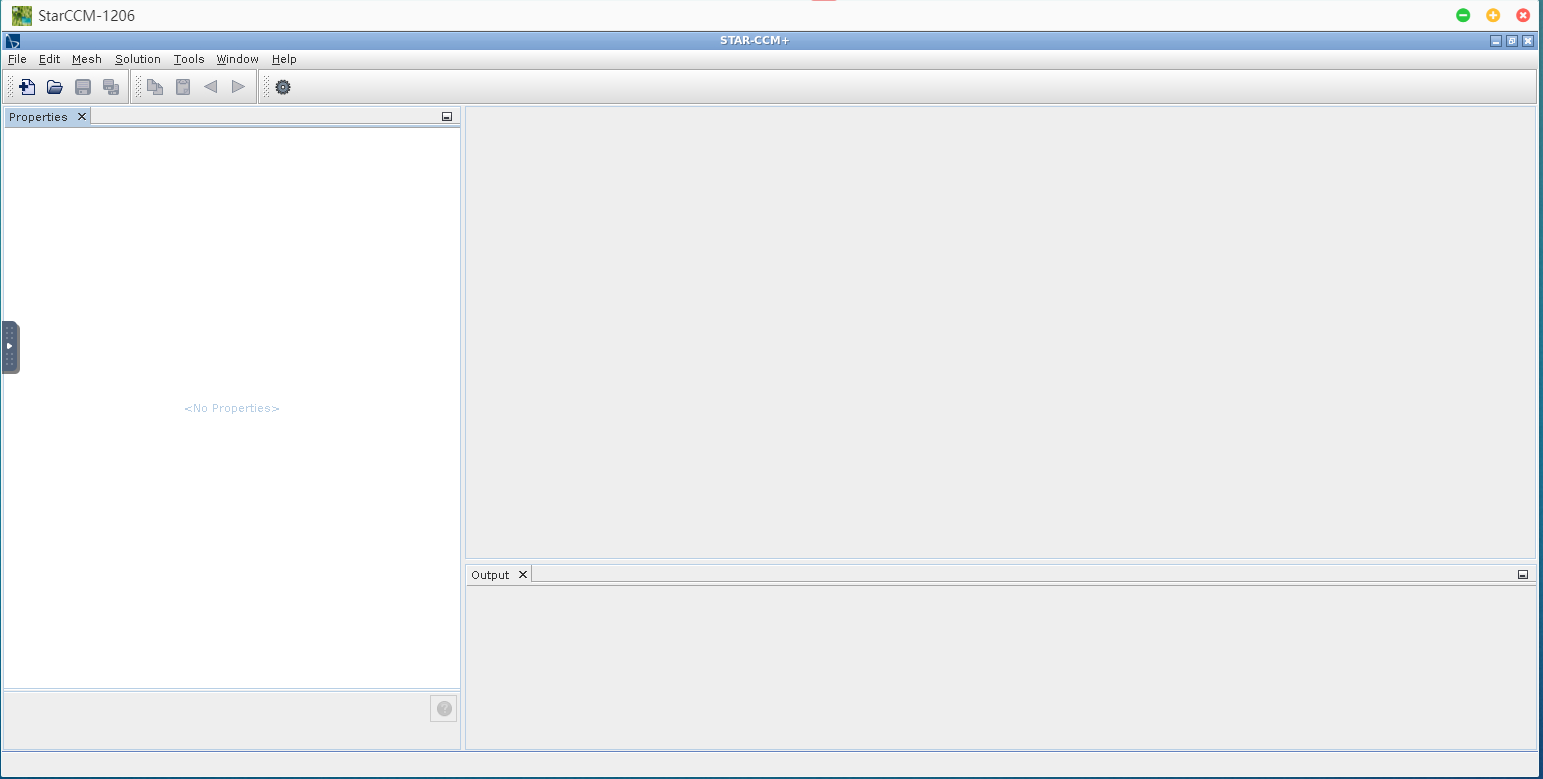

c）作业详情： 提交后进入作业详情界面，显示作业一些详细信息。单击图形窗口按钮，进入软件原生界面：

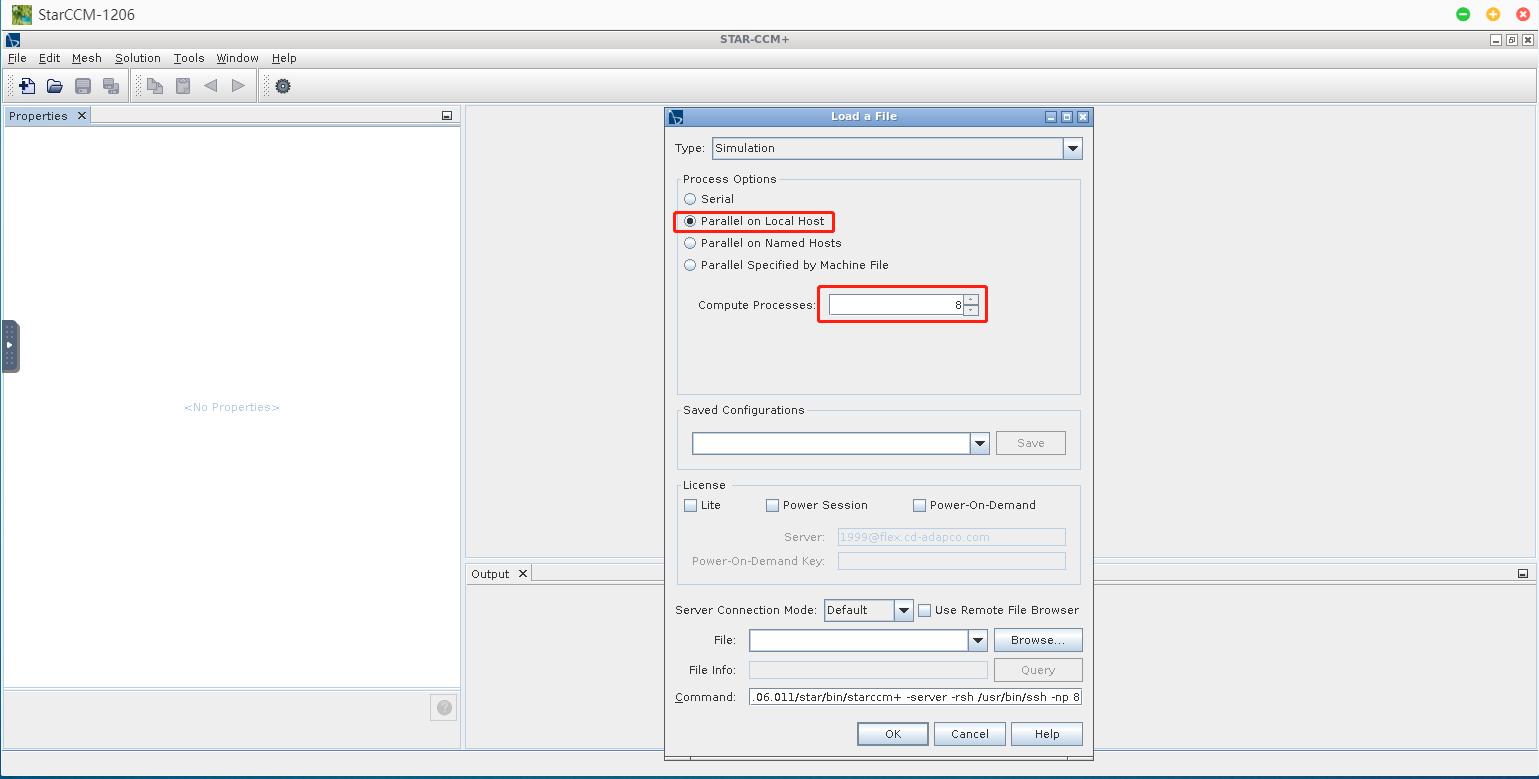

d）软件并行设置： 软件操作同本地一致，其中并行模式选择 parallel on Local Host，并行核数同 b) 步骤中一致

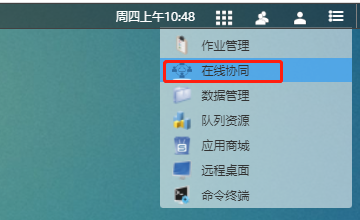

e）在线协同： 对于企业用户，在平台有多个用户，可以在线共享图形界面（仅支持VNC模式），单击顶栏功能管理下拉框，选择在线协同：

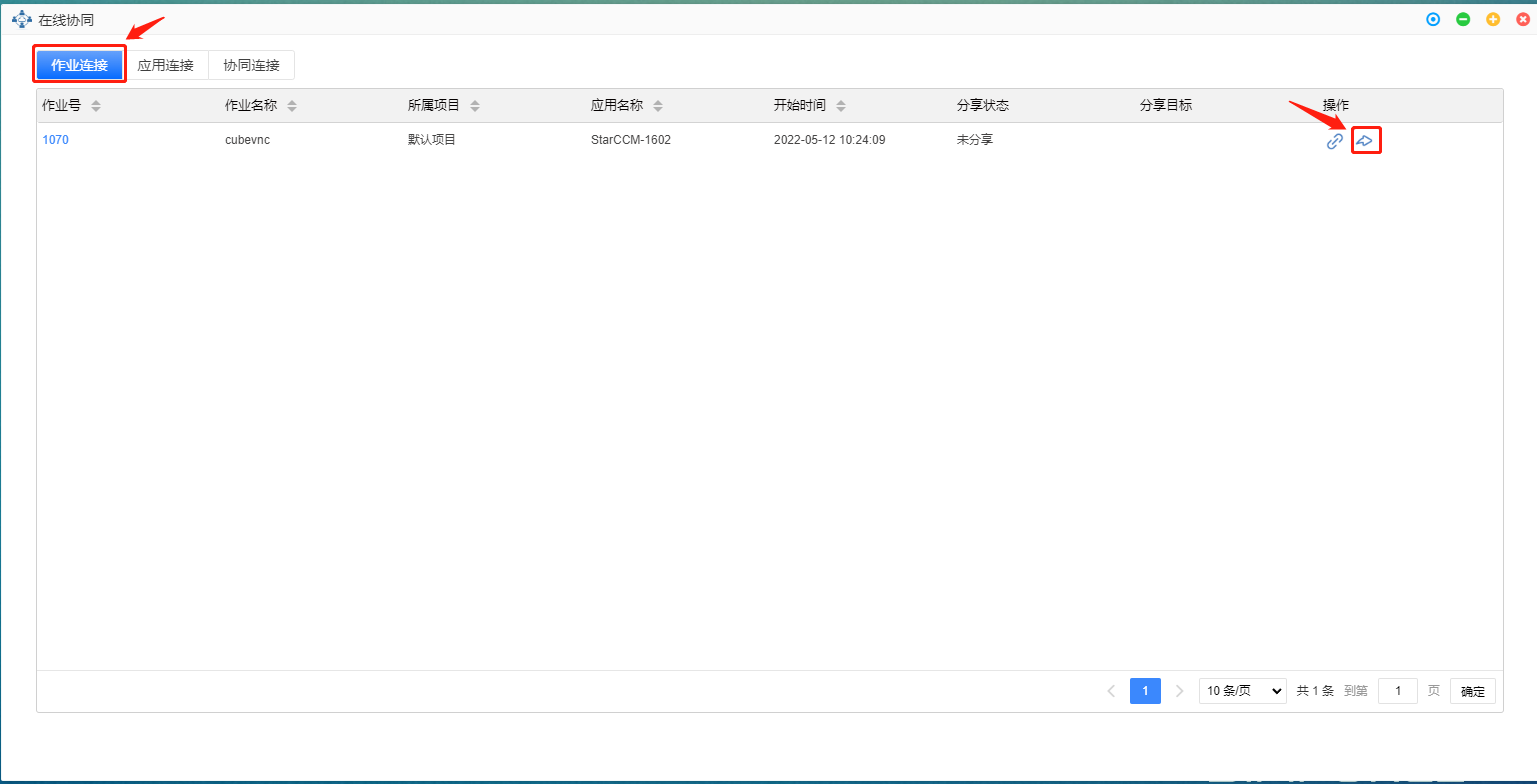

f）共享作业： 弹出的在线协同窗口中选择作业连接页面，选择要共享的作业，单击操作列里的分享按钮：

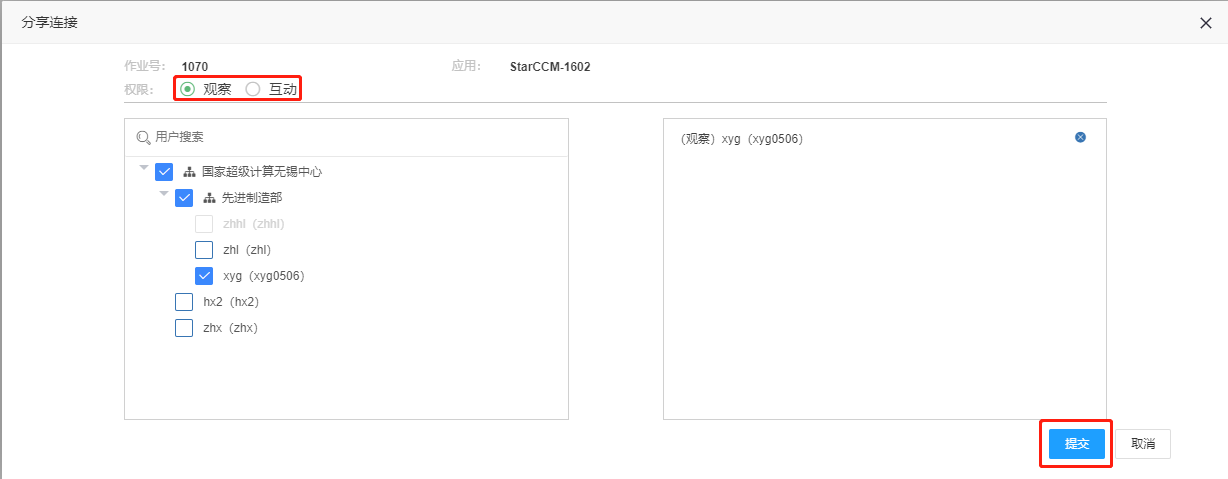

g）共享成员选择： 弹窗中选择共享模式，选择需要共享给的成员，点击提交：

观察： 被共享者只可观看图形界面 互动： 被共享者可操作图形界面

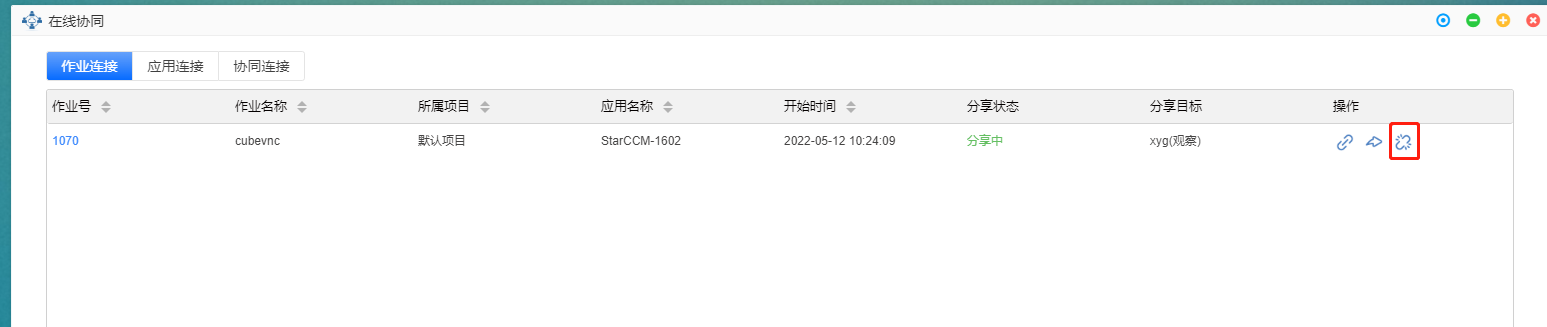

h）共享成功： 共享成功后，作业操作列按钮增加断开分享按钮，点击可以端口分共享：

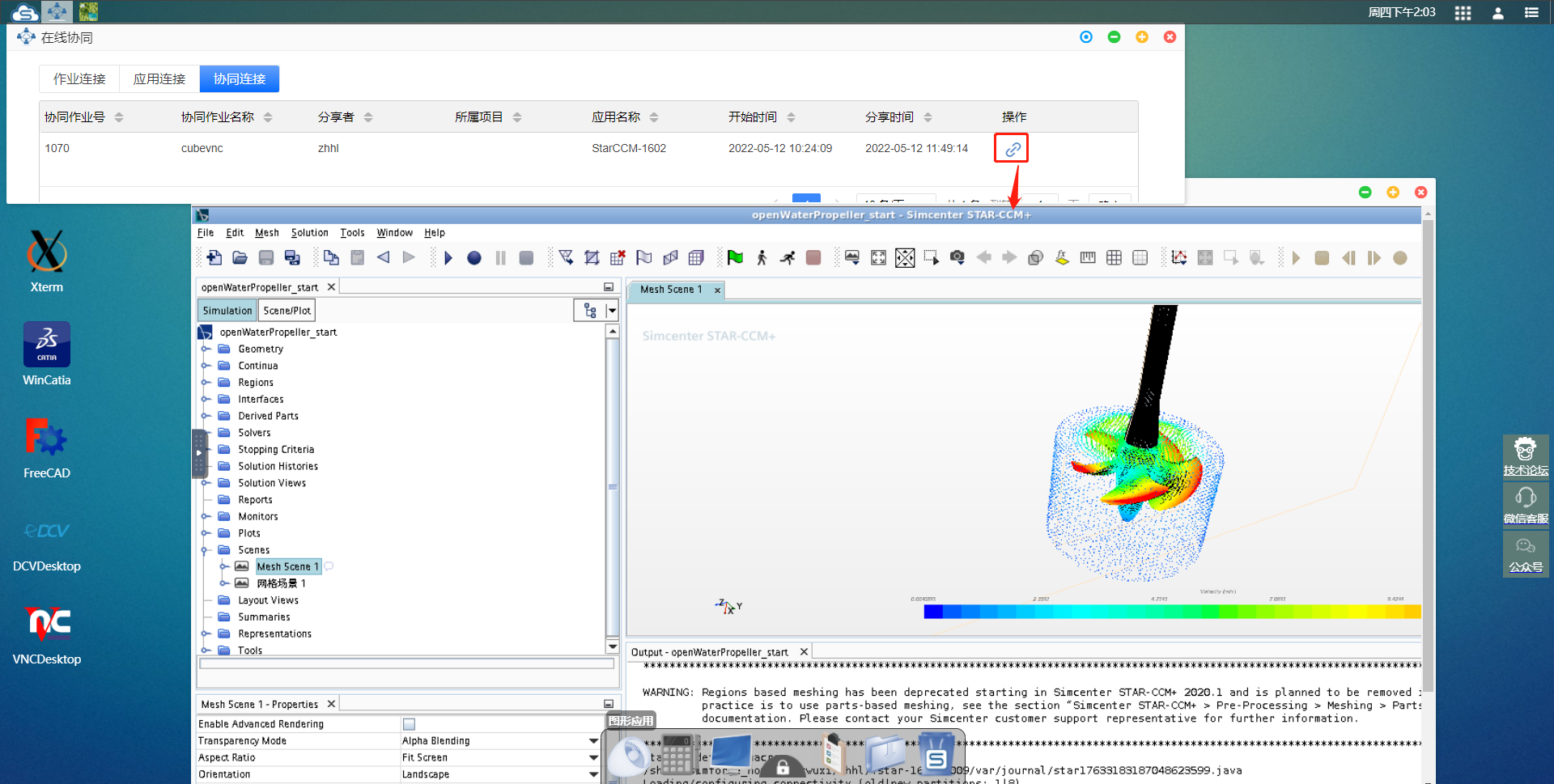

i）协同作业： 被共享者，登录桌面后，在在线协同界面，协同连接子页面可以查看被共享的作业，点击连接进入共享界面:

图形应用

案例三：ICEMCFD 图形应用案例

案例说明

本案例演示了通过远程桌面（VDI）模式使用ICEMCFD，VDI模式具有更高的流畅度和清晰度，为复杂模型的前后处理工作提供了较好的用户体验。

操作演示

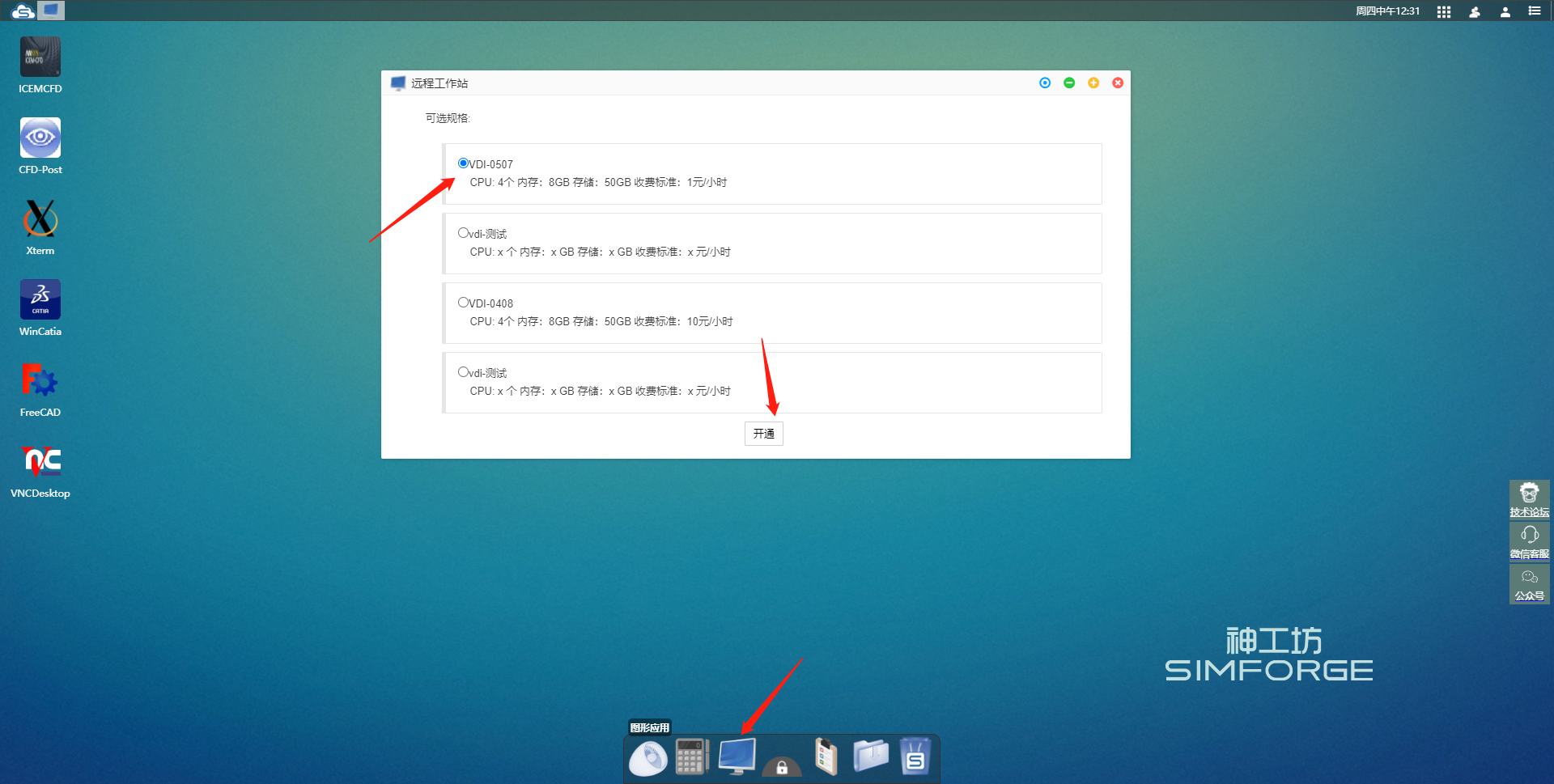

a）远程桌面开通： 点击桌面底部dock栏远程桌面图标，弹出远程桌面开通界面：

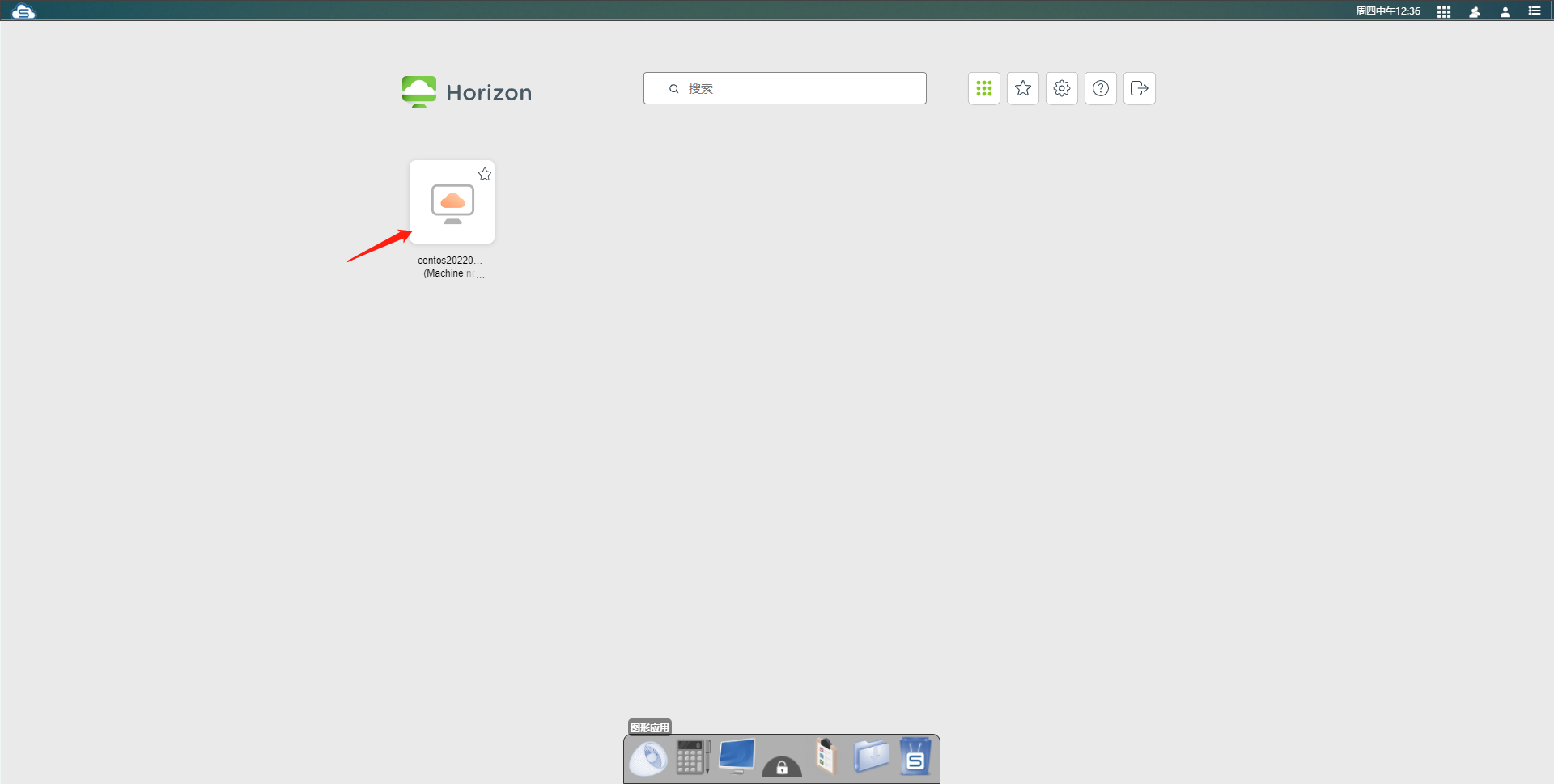

b）进入远程桌面： 单击开通后，弹出远程桌面进入界面，单击图标，进入远程桌面

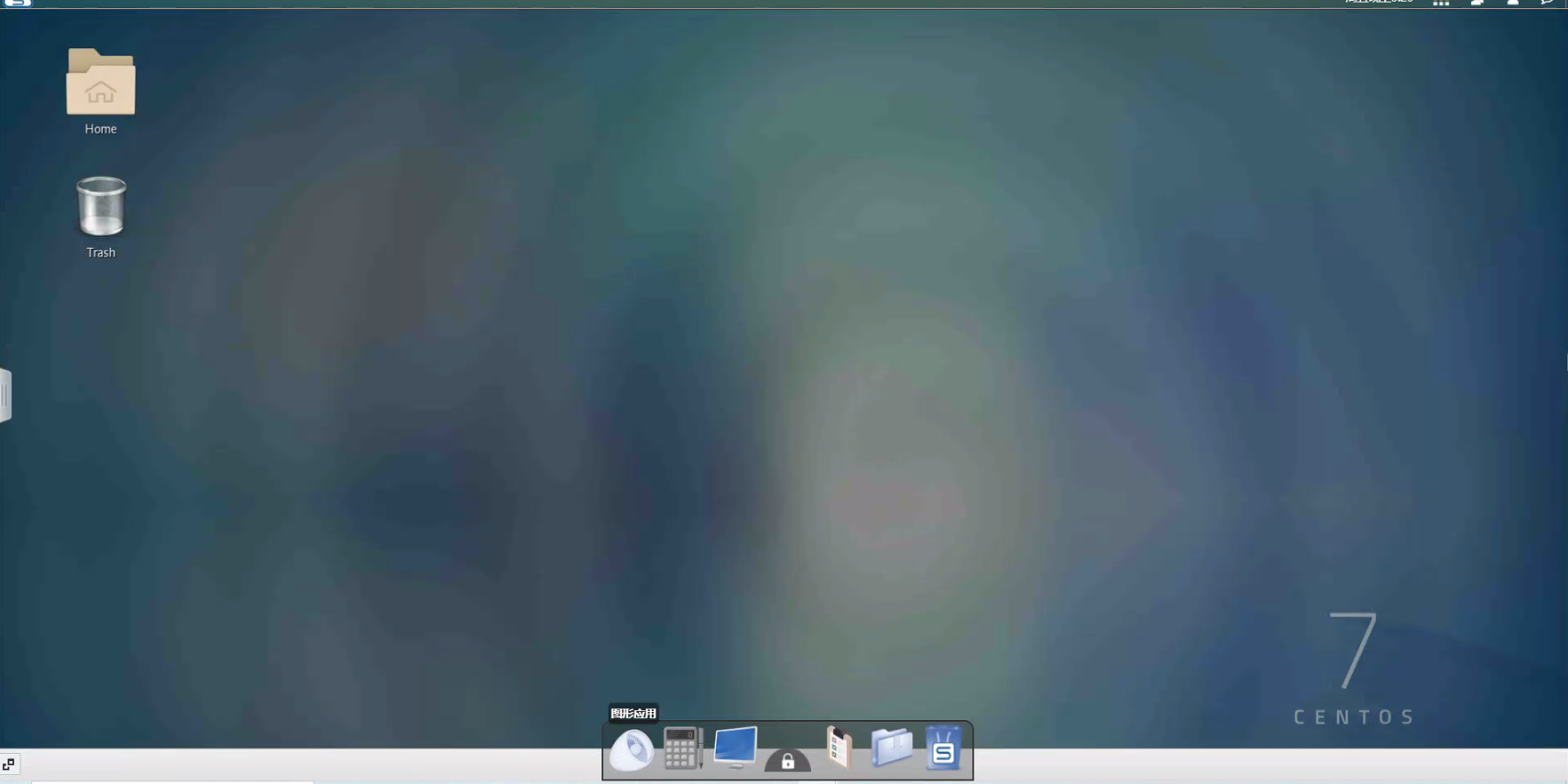

c）远程桌面窗口： 远程桌面窗口如下所示：

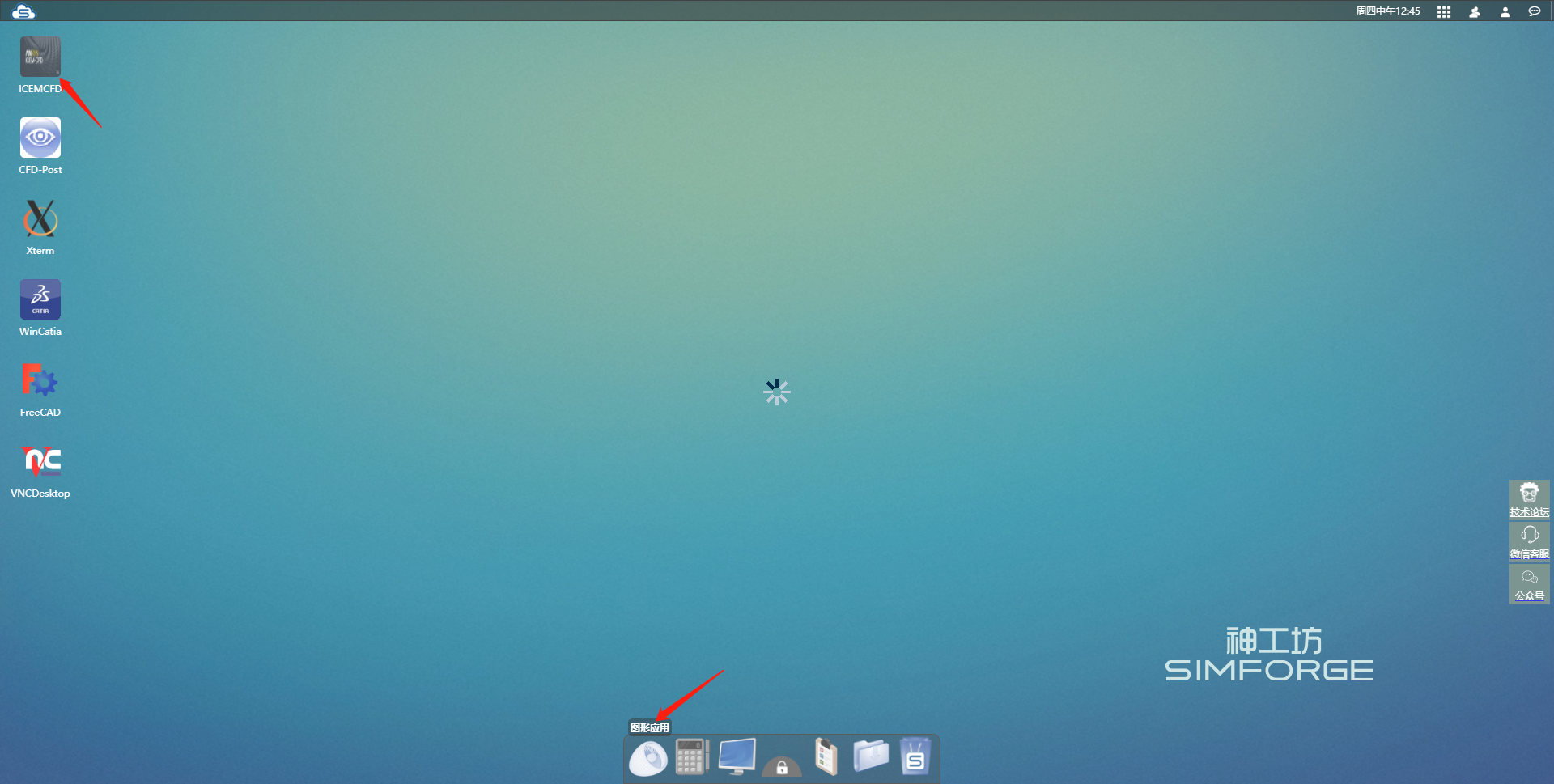

e）软件启动： 单击底部dock栏图形应用，双击桌面ICEMCFD图标，软件启动：

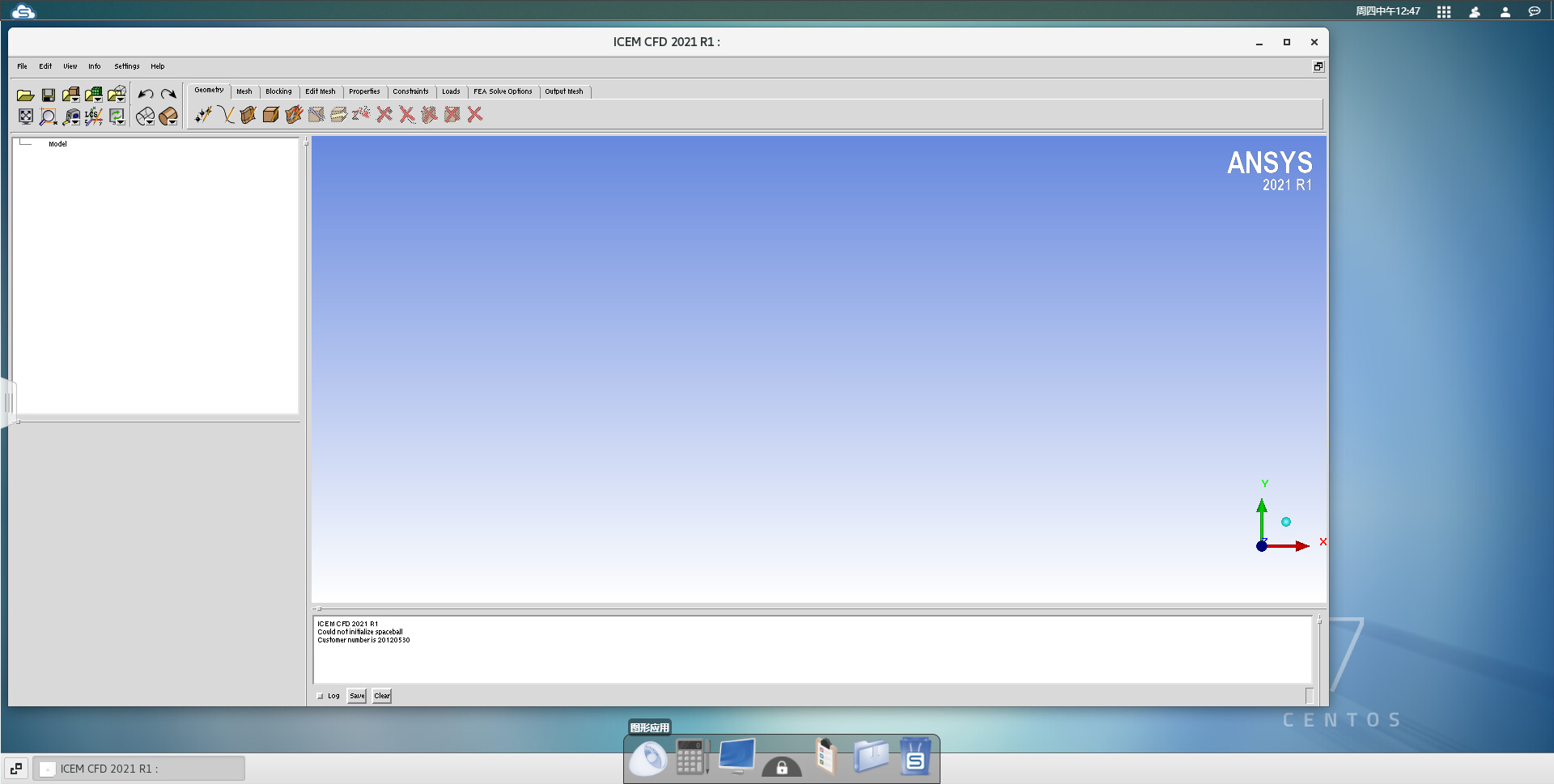

f）软件启动成功： 软件启动成功后，会自动切换至VDI桌面窗口，软件已启动，软件的操作同用户本地使用一样，具体使用参考ICEMCFD帮助文档

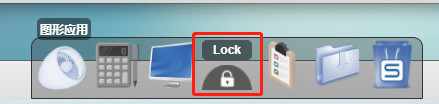

g）隐藏dock栏： dock栏会遮挡VDI桌面，影响底部区域的鼠标操作，因此需要隐藏。单击dock中间锁按钮，将其解锁。

解锁状态，鼠标移开dock区域，或者单击桌面其他区，dock栏会自动隐藏至桌面底部，鼠标向下划过桌面边界，dock栏再次浮现：

案例四：CFD-Post图形应用案例

案例说明 本案例演示了通过VNC模式使用CFD-Post图形应用，VNC模式支持图形窗口的在线共享。

操作演示

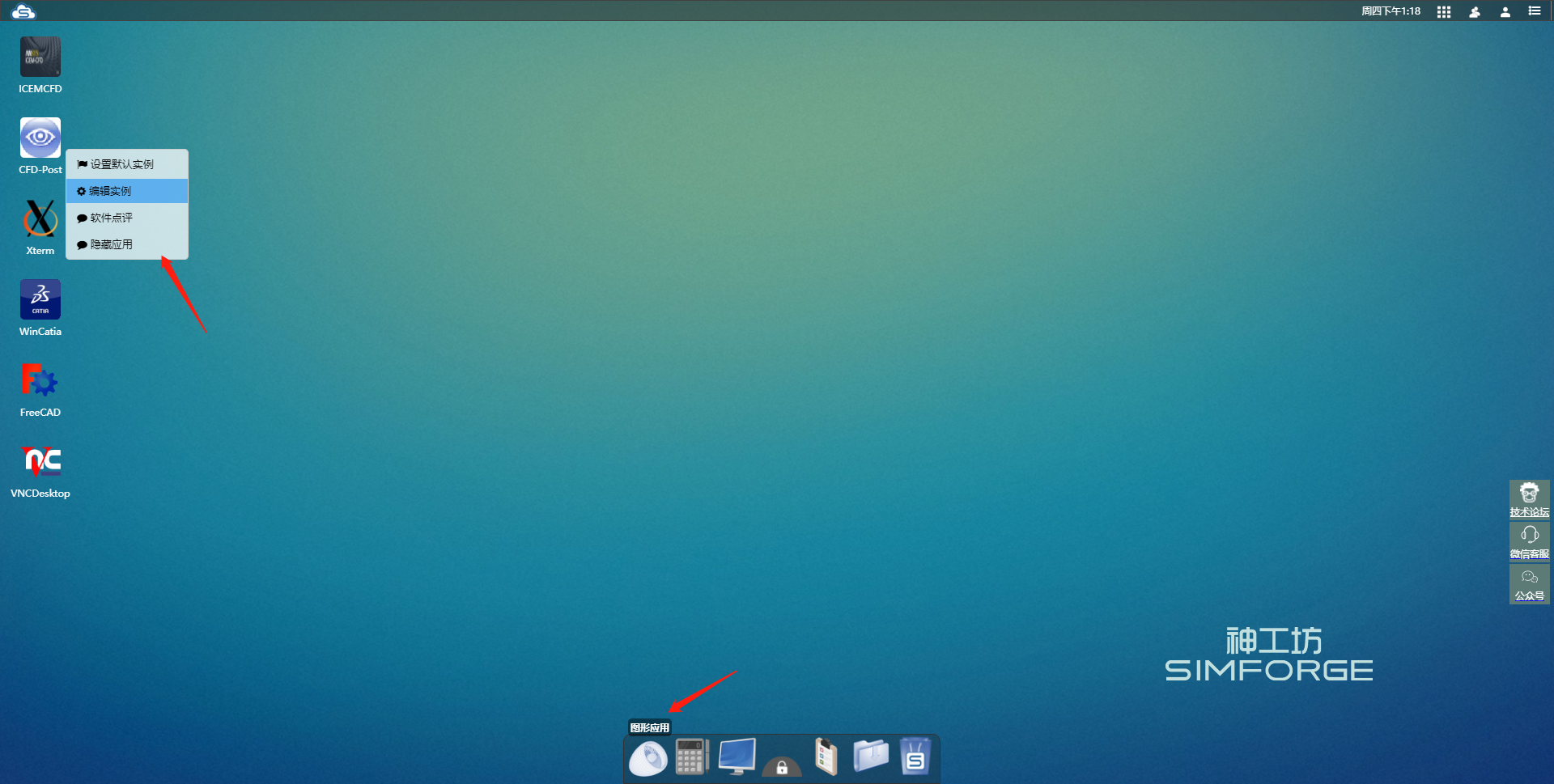

a）实例创建： 图形应用默认采用VDI模式启动，因此首先需要修改启动模式为VNC。右击CFD-Post桌面图标，选择编辑实例：

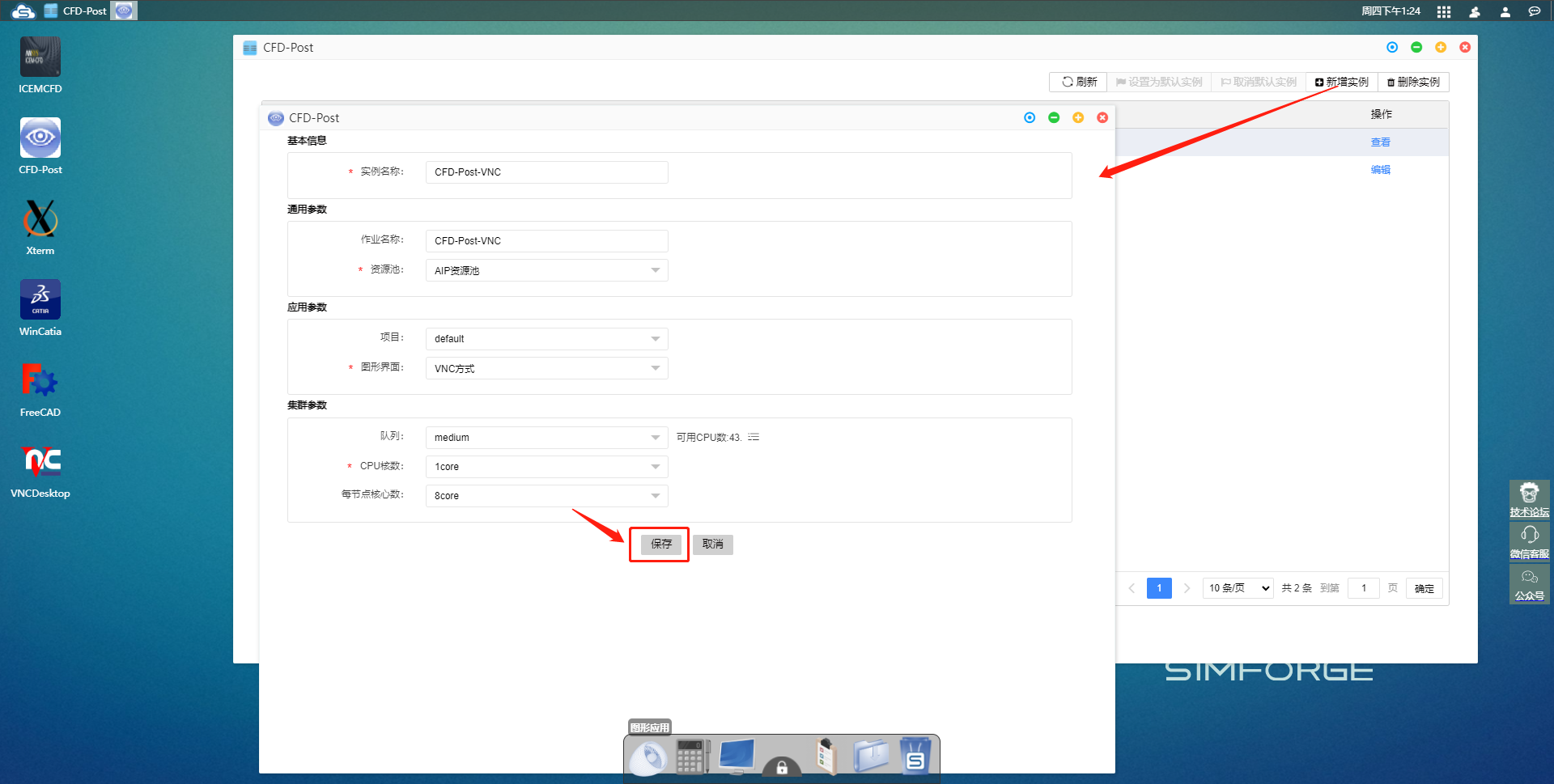

b）新增实例： 弹窗弹出实例创建界面，单击右上角新增实例，填写实例参数：

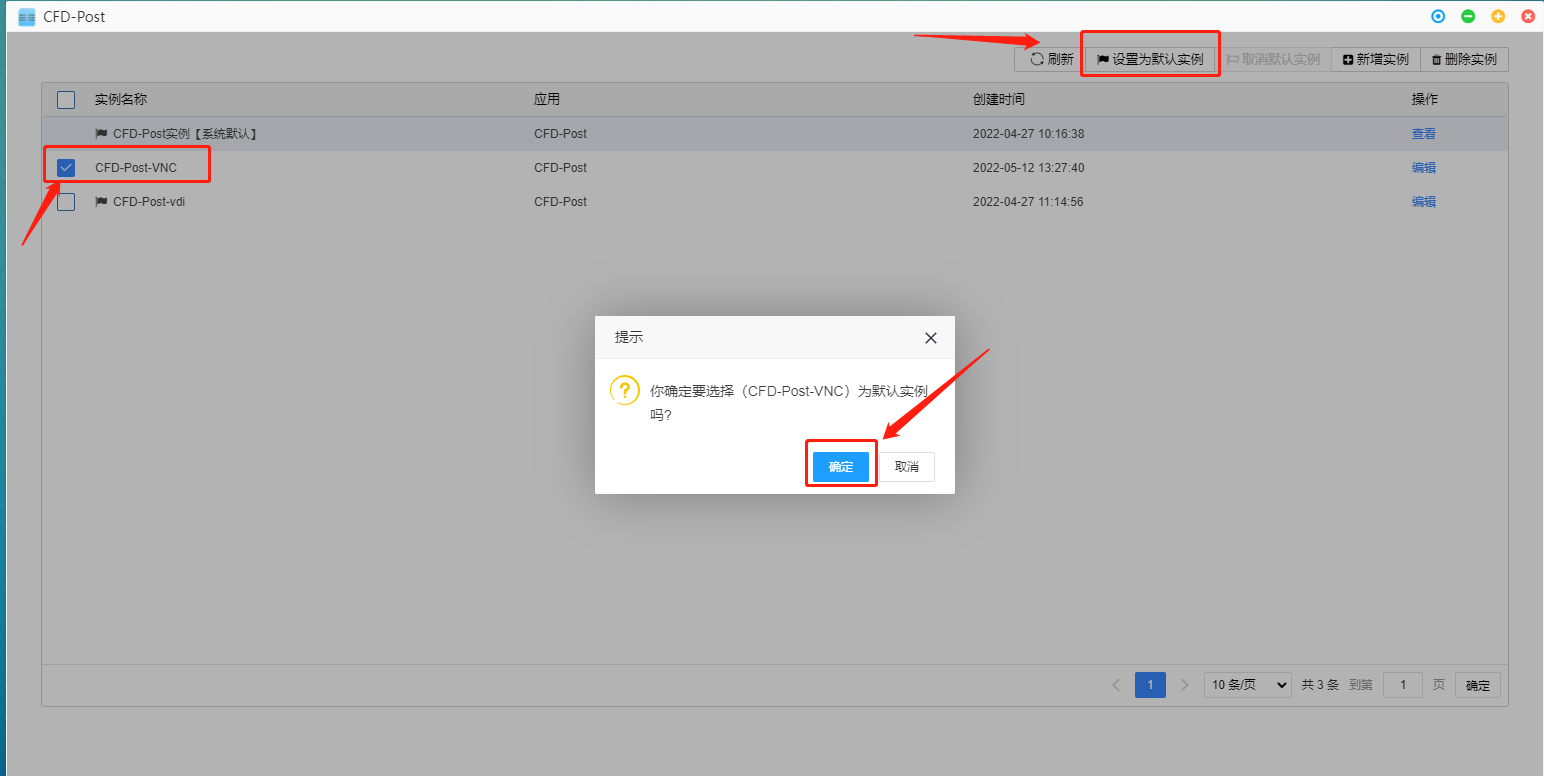

c）设置默认实例： 单击保存后新增实例成功，勾选新增实例，单击右上角设置为默认实例按钮，弹窗点击确定，设置CFD-Post图形应用默认启动方式为VNC：

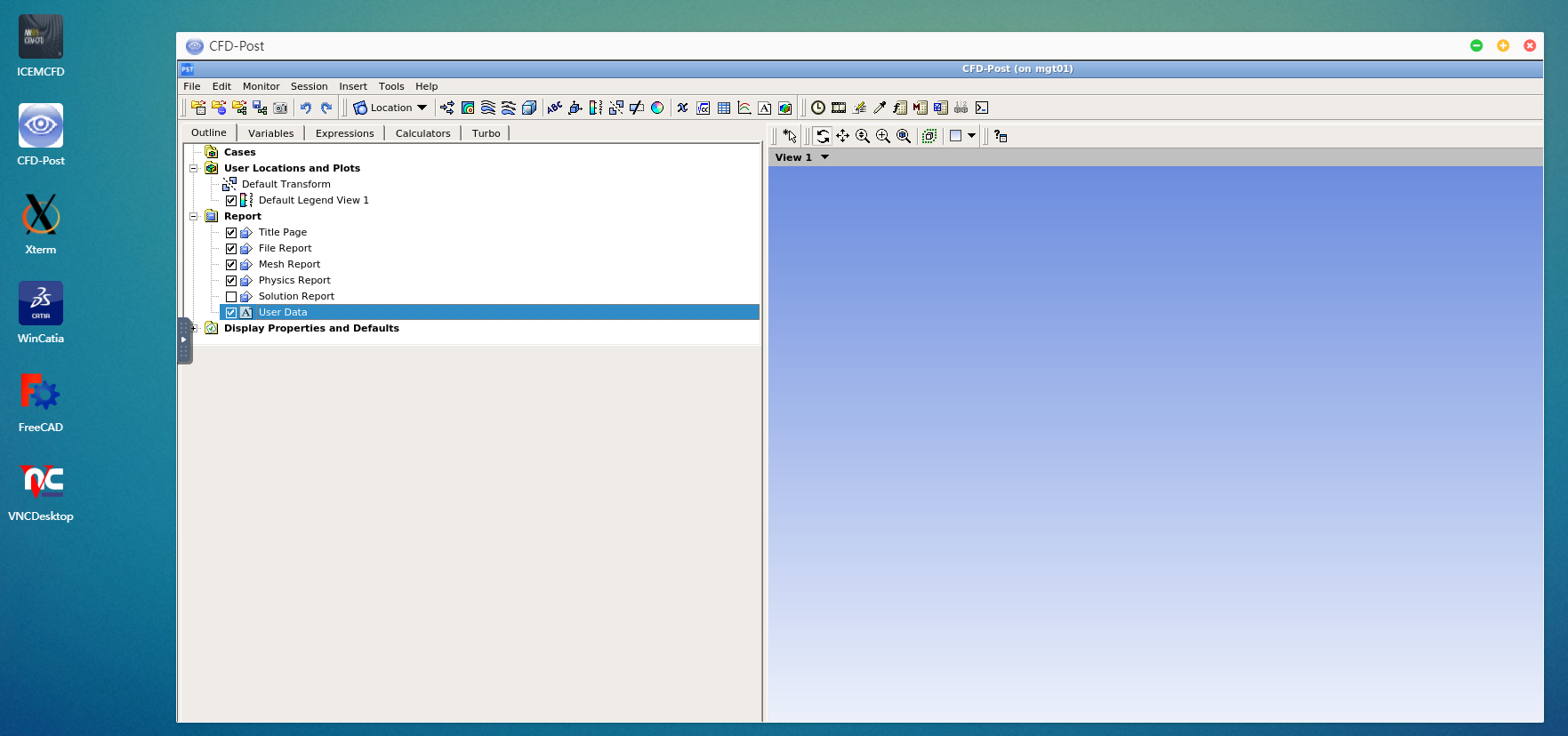

d）启动软件： 双击桌面图标，此时CFD-Post将以VNC模式启动
